كيفية عرض قراءات درجة الحرارة والرطوبة من مستشعر DHT11 في شاشة SSD1306 OLED باستخدام ESP8266

 تعرف على كيفية عرض قراءات درجة الحرارة والرطوبة من مستشعر DHT11 / DHT22 في شاشة SSD1306 OLED باستخدام ESP32 أو ESP8266 مع Arduino IDE.

- المكونات الاساسية :

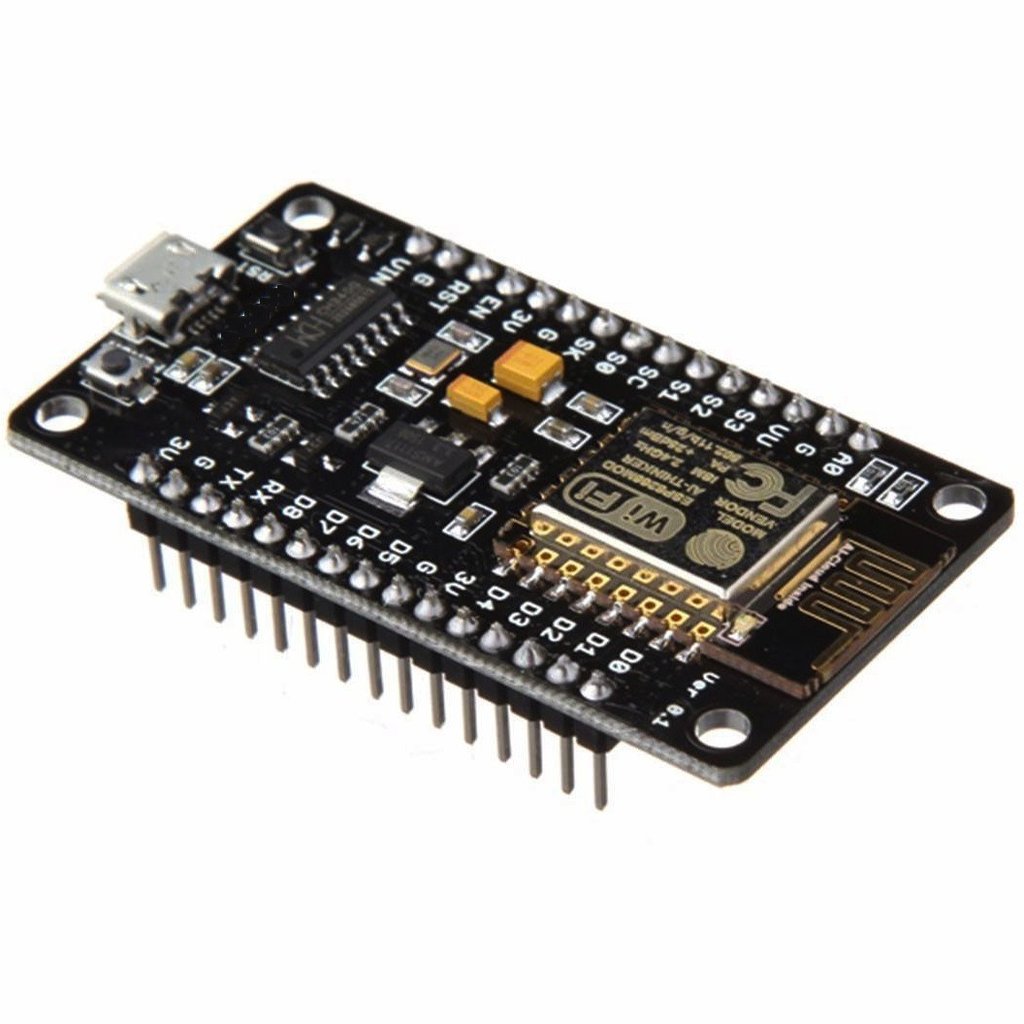

+ ESP8266 NodeMCU

+ 0.96 inch OLED display



+ DHT22 or DHT11 temperature and humidity sensor

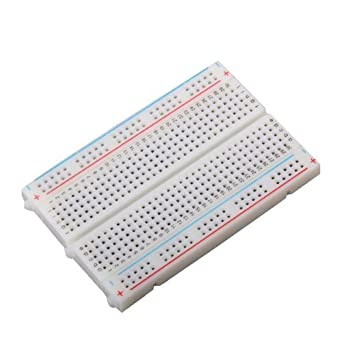

+ Breadboard

+ Jumper wires

-  مخطط الرسم البياني :

- كود أردوينو :

// ESP8266 DHT Temperature and Humidity Readings in OLED Display

// By: Abdellatif Mimoune

// My YouTube Channel:https://www.youtube.com/c/DIYChannel2019

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SSD1306.h>

#include <Adafruit_Sensor.h>

#include <DHT.h>

#define SCREEN_WIDTH 128

#define SCREEN_HEIGHT 64

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

#define DHTPIN 14

#define DHTTYPE    DHT11



DHT dht(DHTPIN, DHTTYPE);

void setup() {

  Serial.begin(115200);

  dht.begin();

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {

    Serial.println(F("SSD1306 allocation failed"));

    for(;;);

  }

  delay(2000);

  display.clearDisplay();

  display.setTextColor(WHITE);

}

void loop() {

  delay(5000);

  //read temperature and humidity

  float t = dht.readTemperature();

  float h = dht.readHumidity();

  if (isnan(h) || isnan(t)) {

    Serial.println("Failed to read from DHT sensor!");

  }



  display.clearDisplay();





  display.setTextSize(1);

  display.setCursor(0,0);

  display.print("Temperature: ");

  display.setTextSize(2);

  display.setCursor(0,10);

  display.print(t);

  display.print(" ");

  display.setTextSize(1);

  display.cp437(true);

  display.write(167);

  display.setTextSize(2);

  display.print("C");



  display.setTextSize(1);

  display.setCursor(0, 35);

  display.print("Humidity: ");

  display.setTextSize(2);

  display.setCursor(0, 45);

  display.print(h);

  display.print(" %");



  display.display();

}
