حساس RGB LED بالألوان الكاملة | KY-009 RGB FULL COLOR LED SMD MODULE



- وصف KY-009 :

وحدة RGB LED بالألوان الكاملة KY-009 لـ Arduino ، تنبعث مجموعة من الألوان عن طريق مزج الضوء الأحمر والأخضر والأزرق. يتم ضبط كمية كل لون باستخدام PWM.

- مواصفات KY-009 :

تتكون وحدة KY-009 RGB Full Color LED SMD من 5050 SMD LED ، تستخدم مع مقاومات محدودة لمنع الإرهاق. متوافق مع منصات الإلكترونيات الشهيرة مثل Arduino و Raspberry Pi و ESP8266.

- مخطط اتصال KY-009 :

تحتاج إلى استخدام المقاومات لمنع الإرهاق ، تحقق من 5050 LED SMD Datasheet في قسم التنزيلات لمزيد من المعلومات.

- KY-009 مثال على الكود :

سينتقل رسم Arduino التالي عبر ألوان مختلفة عن طريق تغيير قيمة PWM على كل من الألوان الأساسية الثلاثة.

- المكونات الاساسية :

- Arduino UNO R3

- KY-009KY-009 RGB FULL COLOR LED SMD MODULE

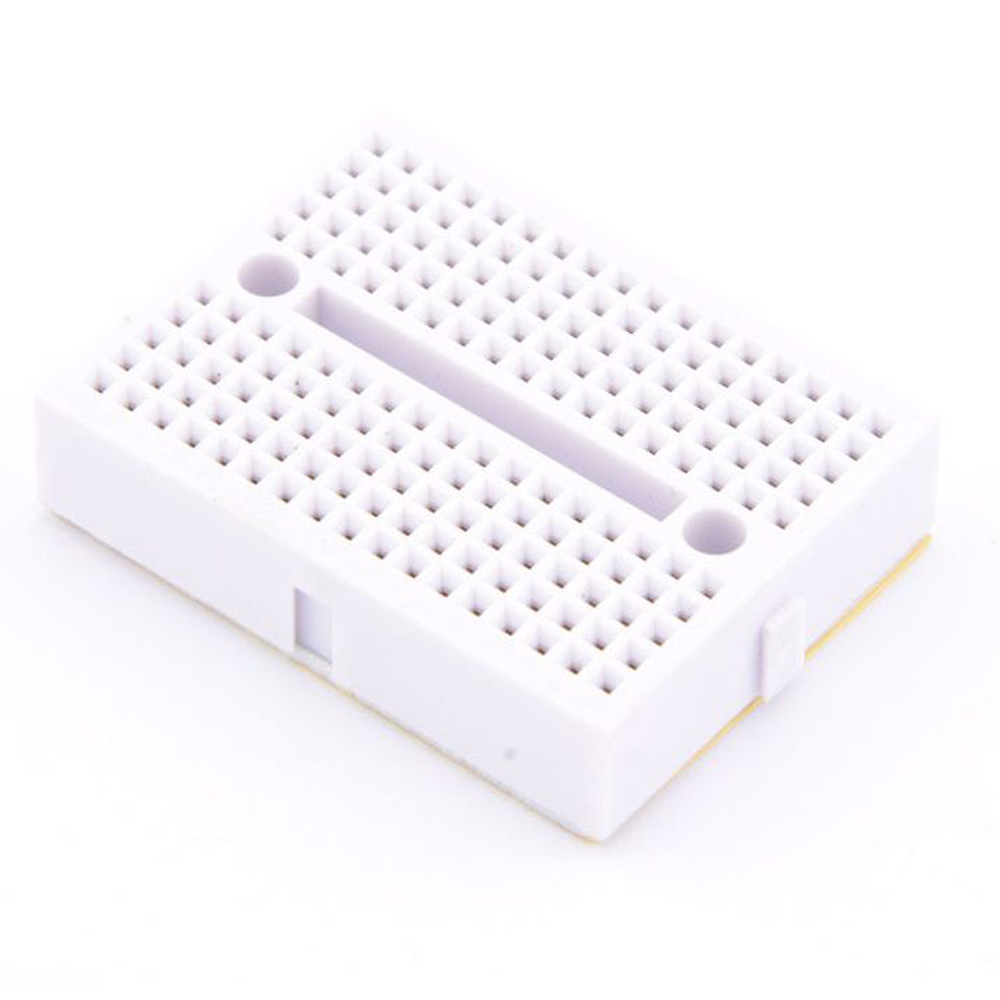

- Mini breadboard

- Jumper wires

----------------------------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : KY-009 RGB FULL COLOR LED SMD MODULE WITH ARDUINO

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

int redpin = 11;

int bluepin =10;

int greenpin = 9;

int val;

void setup() {

  pinMode(redpin, OUTPUT);

  pinMode(bluepin, OUTPUT);

  pinMode(greenpin, OUTPUT);

  Serial.begin(9600);

}

void loop()

{

  for(val = 255; val > 0; val--)

  {

    analogWrite(redpin, val);

    analogWrite(bluepin, 255 - val);

    analogWrite(greenpin, 128 - val);

    Serial.println(val);

    delay(1);

  }

  for(val = 0; val < 255; val++)

  {

    analogWrite(redpin, val);

    analogWrite(bluepin, 255 - val);

    analogWrite(greenpin, 128 - val);

    Serial.println(val);

    delay(1);

  }

}

---------------------------------------------------------------
