مشروع |KY-002 | تشغيل وحدة تبديل الاهتزاز باكتشاف الصدماتArduino UNO | Vibration Switch | Sensor



- وصف :

تسمح وحدة تبديل الاهتزاز من Arduino KY-002 Keyes باكتشاف الصدمات والاهتزازات.

- تحديد :

تتكون وحدة تبديل الاهتزاز KY-002 من نابض اهتزاز موصل ومقاوم 10 كيلو ، وسوف تتفاعل مع الصدمات والاهتزازات عن طريق إغلاق الدائرة.

- مخطط الاتصال :

قم بتوصيل خط الطاقة (الوسط) والأرضي (-) بـ +5 و GND على التوالي. قم بتوصيل الإشارة (S) بالدبوس 3 على Arduino.

- رمز المثال :

ينتج عن رسم Arduino التالي تأثير وميض الصدمات. سيومض دبوس 13 (LED) على Arduino عندما يكتشف KY-002 الحركة. يستخدم الدبوس 3 كمدخل من KY-002.

- المكونات الاساسية :

- Arduino UNO R3

- KY-002 VIBRATION SWITCH MODULE

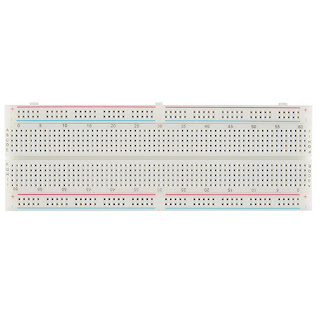

- breadboard

- 5MM LED

- Jumper wires

-----------------------------------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : KY-002 VIBRATION SWITCH MODULE WITH ARDUINO

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

int Led = 13;

int shock = 3

int val;

void setup () {

  pinMode (Led, OUTPUT);

  pinMode (shock, INPUT);

}

void loop () {

  val = digitalRead (shock);

  if (val == HIGH )

  {

    digitalWrite(Led, LOW);

  } else {

    digitalWrite (Led, HIGH);

  }

}

-------------------------------------------------------------------------
