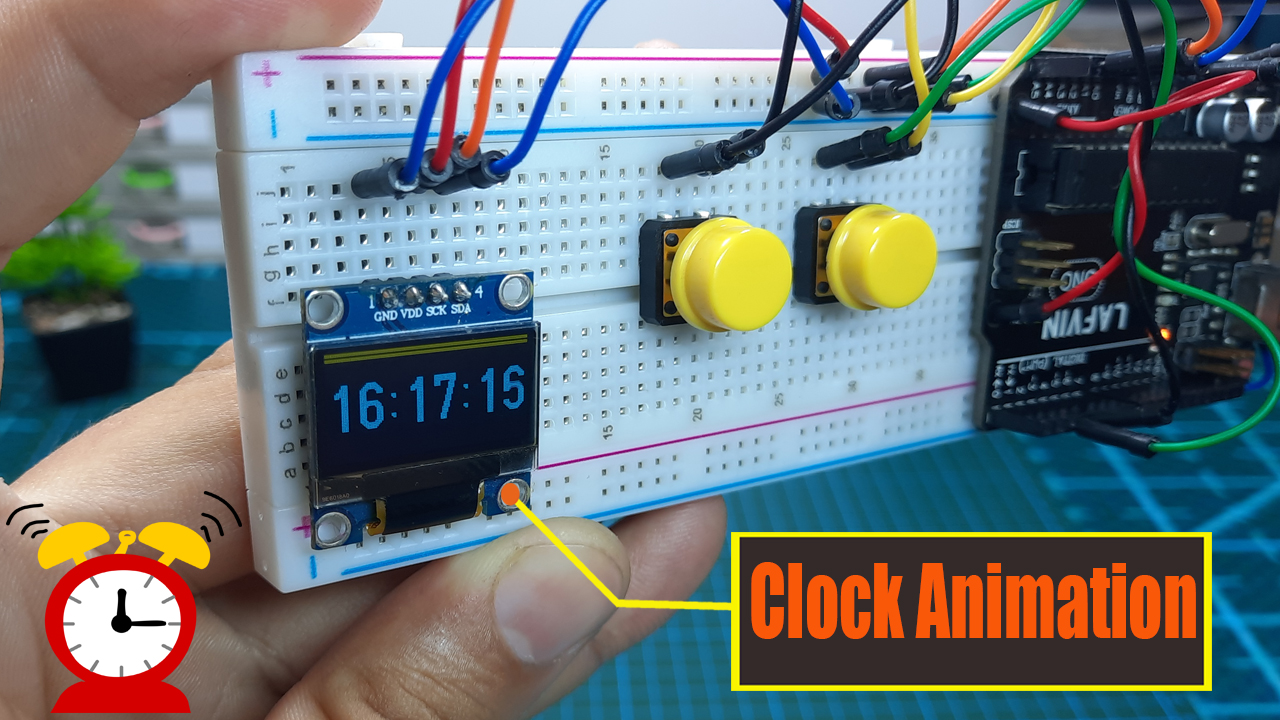

النموذج الثاني من مشروع الساعة الرقمية رسوم متحركة | Digital Clock Animation



- تفاصيل

- الحجم: 0.96 بوصة

- الدقة: 128 × 64

- زاوية بصرية:> 160 درجة

- جهد الإدخال: 3.3 فولت ~ 6 فولت

- دعم جهد واسع: 3.3 فولت ، 5 فولت

- زاوية الرؤية:> 160

- تحتاج فقط إلى منفذي I / O للتحكم

- محرك IC: SSD1306

- درجة حرارة التشغيل: -30 درجة مئوية إلى 80 درجة مئوية

-----------------------------------------------------------------

- مزايا OLED

- حجم أصغر

- استهلاك طاقة منخفض للغاية

- تباين عالي

- عرض نقطي ذاتي الإضاءة

- دعم الجهد الواسع

- طريقة الاتصال المستقلة عبر SPI أو IIC

- 128 * 64 مصفوفة نقطية ؛

- زاوية بصرية واسعة: أقصى زاوية بصرية 160 درجة ؛

- درجة حرارة التشغيل الصناعية: -30 ~ 70 درجة مئوية

----------------------------------------------------------

- المكونات الاساسية :

- Arduino UNO R3

- OLED Display

- Push Button

- Breadboard

- Jumper wires

---------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : digital clock animation with arduino

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

#include <U8g2lib.h>

#ifdef U8X8_HAVE_HW_SPI

#include <SPI.h>

#endif

#ifdef U8X8_HAVE_HW_I2C

#include <Wire.h>

#endif

byte hours = 0;

byte minutes = 0;

byte seconds = 0;

const int PIN_BUTTON_HOURS = 3;

const int PIN_BUTTON_MINUTES = 2;

int buttonHoursState = HIGH;

int buttonMinutesState = HIGH;

char timeString[9];

unsigned long currentMillis = 0;

int elapsedTimeUpdateMillis = 0;

unsigned long lastTimeUpdateMillis = 0;

float percentageOfSecondElapsed = 0;

U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

void setup(void) {

  pinMode(PIN_BUTTON_HOURS, INPUT_PULLUP);

  pinMode(PIN_BUTTON_MINUTES, INPUT_PULLUP);

  u8g2.setFont(u8g2_font_logisoso28_tf);

  u8g2.begin();

}

void loop(void) {

  currentMillis = millis();

  elapsedTimeUpdateMillis = currentMillis - lastTimeUpdateMillis;

  buttonHoursState = digitalRead(PIN_BUTTON_HOURS);

  if (buttonHoursState == LOW) {

    hours++;

  }

  buttonMinutesState = digitalRead(PIN_BUTTON_MINUTES);

  if (buttonMinutesState == LOW) {

    minutes++;

  }

  if (seconds > 59) {

    seconds = 0;

    minutes++;

  }

  if (minutes > 59) {

    minutes = 0;

    hours++;

  }

  if (hours > 23) {

    hours = 0;

  }

  if (elapsedTimeUpdateMillis > 1000) {

    seconds++;

    lastTimeUpdateMillis = currentMillis - (elapsedTimeUpdateMillis - 1000);

  }

  percentageOfSecondElapsed = elapsedTimeUpdateMillis / 1000.0;

  u8g2.firstPage();

  do {

    u8g2.drawBox(0, 0, 127 - (127 * percentageOfSecondElapsed), 2);

    u8g2.drawBox(0, 3, (127 * percentageOfSecondElapsed), 2);

    sprintf_P(timeString, PSTR("%2d:%02d:%02d"), hours, minutes, seconds);

    u8g2.drawStr(0, 45, timeString);



  } while (u8g2.nextPage());

}

-------------------------------------------------------------------------------
