كيفية تركيب كاميرا في سيارة روبوت والتحكم فيها | Arduino uno | car | Robot | SQ23 camera | control

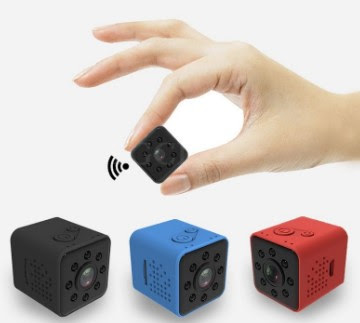

نسخة مطورة من SQ23: كاميرا خفية صغيرة محسنة تعتمد على SQ13 ، معززة بمغناطيس مدمج ، دعامة دوارة 360 درجة (قاعدة + حلقة مغناطيسية قوية + غراء 3M) ، امتصاص مغناطيسي قوي ، يمكن وضعها في أي مكان

عدسة زجاجية احترافية: توفر العدسة الزجاجية عالية الدقة صورًا أكثر دقة ومقاطع فيديو ديناميكية.

شبكة WiFi اللاسلكية: دعم ISO / Android / Windows. قم بنقل الفيديو في الوقت الفعلي إلى جهاز محمول ، 20 مترًا خالية من العوائق للهواتف المحمولة دون الحاجة إلى أجهزة توجيه أو نطاق عريض.

رؤية ليلية عالية الدقة: وظيفة رؤية ليلية مُحسّنة مع 8 مصابيح تعمل بالأشعة تحت الحمراء يمكن رؤيتها من 5 إلى 8 أمتار في الظلام. حدة التركيز ، الفيديو واضح للعيان في الليل. تصل مسافة الأشعة تحت الحمراء إلى 8 أمتار ، بغض النظر عن النهار أو الليل ، في لمحة. مفتاح واحد لتنشيط / إلغاء تنشيط وظيفة الأشعة تحت الحمراء ، وإيقاف التشغيل إذا لم يكن قيد الاستخدام.

المكونات الاساسية :

-   Arduino UNO R3

- SQ23 mini Camera

-  H-bridge L298N

- HC-05 Bluetooth module

- DC Motor And Gearbox

-  7.4v battery

- Smartphone

-  Jumper wires

++ مخطط الرسم البياني :

++ الكود البرمجي هنا :

//L293 Connection
  const int motorA1      = 3;
  const int motorA2      = 4;
  const int motorAspeed  = 5;
  const int motorB1      = 7;
  const int motorB2      = 8;
  const int motorBspeed  =6;


//Useful Variables
  int state;
  int vSpeed=200;     // Default speed, from 0 to 255

void setup() {
    // Set pins as outputs:
    pinMode(motorA1, OUTPUT);
    pinMode(motorA2, OUTPUT);
    pinMode(motorB1, OUTPUT);
    pinMode(motorB2, OUTPUT);

    // Initialize serial communication at 9600 bits per second:
    Serial.begin(9600);
}

void loop() {

    if(Serial.available() > 0){
      state = Serial.read();
    }
   Serial.println(state);
  //Change speed if state is equal from 0 to 4. Values must be from 0 to 255 (PWM)
    if (state == '0'){
      vSpeed=0;}
    else if (state == '1'){
      vSpeed=100;}
    else if (state == '2'){
      vSpeed=180;}
    else if (state == '3'){
      vSpeed=200;}
    else if (state == '4'){
      vSpeed=255;}

  /***********************Forward****************************/
  //If state is equal with letter 'F', car will go forward!
    if (state == 'F') {
  digitalWrite (motorA1,LOW);
  delay(1);
  digitalWrite(motorA2,HIGH);
  delay(1);

  digitalWrite (motorB1,LOW);
  delay(1);
  digitalWrite(motorB2,HIGH);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, vSpeed);
  }
  /**********************Forward Left************************/
  //If state is equal with letter 'I', car will go forward left
    else if (state == 'I') {
  digitalWrite (motorA1,LOW);
  delay(1);
  digitalWrite(motorA2,HIGH);
  delay(1);

  digitalWrite (motorB1,LOW);
  delay(1);
  digitalWrite(motorB2,HIGH);

  analogWrite (motorAspeed, 0);
  analogWrite (motorBspeed, vSpeed);
    }
  /**********************Forward Right************************/
  //If state is equal with letter 'G', car will go forward right
    else if (state == 'G') {
  digitalWrite (motorA1,LOW);
  delay(1);
  digitalWrite(motorA2,HIGH);
  delay(1);

  digitalWrite (motorB1,LOW);
  delay(1);
  digitalWrite(motorB2,HIGH);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, 0);
    }
  /***********************Backward****************************/
  //If state is equal with letter 'B', car will go backward
    else if (state == 'B') {
  digitalWrite (motorA1,HIGH);
  delay(1);
  digitalWrite(motorA2,LOW);
  delay(1);

  digitalWrite (motorB1,HIGH);
  delay(1);
  digitalWrite(motorB2,LOW);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, vSpeed);
    }
  /**********************Backward Left************************/
  //If state is equal with letter 'J', car will go backward left
    else if (state == 'J') {
  digitalWrite (motorA1,HIGH);
  delay(1);
  digitalWrite(motorA2,LOW);
  delay(1);

  digitalWrite (motorB1,HIGH);
  delay(1);
  digitalWrite(motorB2,LOW);

  analogWrite (motorAspeed, 0);
  analogWrite (motorBspeed, vSpeed);
    }
  /**********************Backward Right************************/
  //If state is equal with letter 'H', car will go backward right
    else if (state == 'H') {
  digitalWrite (motorA1,HIGH);
  delay(1);
  digitalWrite(motorA2,LOW);
  delay(1);

  digitalWrite (motorB1,HIGH);
  delay(1);
  digitalWrite(motorB2,LOW);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, 0);
    }
  /***************************Left*****************************/
  //If state is equal with letter 'L', wheels will turn left
    else if (state == 'L') {
  digitalWrite (motorA2,HIGH);
  delay(1);
  digitalWrite(motorA1,LOW);
  delay(1);

  digitalWrite (motorB2,LOW);
  delay(1);
  digitalWrite(motorB1,HIGH);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, vSpeed);
    }
  /***************************Right*****************************/
  //If state is equal with letter 'R', wheels will turn right
    else if (state == 'R') {
  digitalWrite (motorA2,LOW);
  delay(1);
  digitalWrite(motorA1,HIGH);
  delay(1);

  digitalWrite (motorB2,HIGH);
  delay(1);
  digitalWrite(motorB1,LOW);

  analogWrite (motorAspeed, vSpeed);
  analogWrite (motorBspeed, vSpeed);
    }

     /************************Stop*****************************/
  //If state is equal with letter 'S', stop the car
    else if (state == 'S'){
        analogWrite(motorA1, 0);  analogWrite(motorA2, 0);
        analogWrite(motorB1, 0);  analogWrite(motorB2, 0);
    }


}
