مشروع التعرف على الألوان باستخدام جهاز استشعار اللون TCS3200 ولوحة أردوينو Arduino

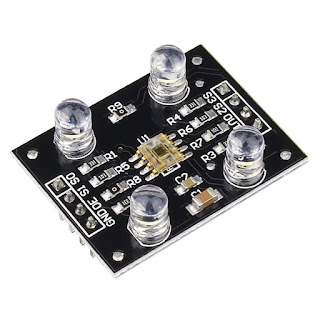

- دليل لمستشعر الألوان TCS230 / TCS3200 مع Arduino يوضح لك هذا المنشور كيفية اكتشاف الألوان باستخدام Arduino باستخدام مستشعر الألوان TCS230 / TCS3200. يمكن لمستشعر الألوان TCS3200 اكتشاف مجموعة متنوعة من الألوان بناءً على طول الموجة. هذا المستشعر مفيد بشكل خاص لمشاريع التعرف على الألوان مثل مطابقة الألوان وفرز الألوان وقراءة شريط الاختبار وغير ذلك الكثير مقياس التردد يتم استخدام الدبابيس S0 و S1 لقياس تردد الخرج. يمكن تحجيمه إلى القيم المحددة مسبقًا التالية: 100٪ أو 20٪ أو 2٪. يعد قياس تردد الخرج مفيدًا لتحسين قراءات المستشعر لعدادات التردد المختلفة أو وحدات التحكم الدقيقة. يستخدم مستشعر الألوان TCS3200 شريحة مستشعر TAOS TCS3200 RGB لاكتشاف اللون. يحتوي أيضًا على أربعة مصابيح LED بيضاء تضيء الكائن الموجود أمامه

- المكونات الاساسية :

- Arduino UNO R3

- TCS3200 Color Sensor Module

- 5MM LED

- Breadboard

- Jumper Wires

---------------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : Color Recognition TCS230 Sensor with Arduino UNO R3

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

const int s0 = 8;

const int s1 = 9;

const int s2 = 10;

const int s3 = 11;

const int out = 12;

// دبابيس LED متصلة بـ Arduino

int redLed = 2;

int greenLed = 3;

int blueLed = 4;

int red = 0;

int green = 0;

int blue= 0;

void color()

{

digitalWrite(s2, LOW);

digitalWrite(s3, LOW);

red = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);

digitalWrite(s3, HIGH);

blue = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);

digitalWrite(s2, HIGH);

green = pulseIn(out, digitalRead(out) == HIGH ? LOW : HIGH);

}

void setup()

{

Serial.begin(9600);

pinMode(s0, OUTPUT);

pinMode(s1, OUTPUT);

pinMode(s2, OUTPUT);

pinMode(s3, OUTPUT);

pinMode(out, INPUT);

pinMode(redLed, OUTPUT);

pinMode(greenLed, OUTPUT);

pinMode(blueLed, OUTPUT);

digitalWrite(s0, HIGH);

digitalWrite(s1, HIGH);

}

void loop()

{

color();

Serial.print("R Intensity:");

Serial.print(red, DEC);

Serial.print(" G Intensity: ");

Serial.print(green, DEC);

Serial.print(" B Intensity : ");

Serial.print(blue, DEC);

if (red < blue && red < green && red < 20)

{

Serial.println(" - (Red Color)");

digitalWrite(redLed, HIGH); // Turn RED LED ON

digitalWrite(greenLed, LOW);

digitalWrite(blueLed, LOW);

}

else if (blue < red && blue < green)

{

Serial.println(" - (Blue Color)");

digitalWrite(redLed, LOW);

digitalWrite(greenLed, LOW);

digitalWrite(blueLed, HIGH); // Turn BLUE LED ON

}

else if (green < red && green < blue)

{

Serial.println(" - (Green Color)");

digitalWrite(redLed, LOW);

digitalWrite(greenLed, HIGH); // Turn GREEN LED ON

digitalWrite(blueLed, LOW);

}

else{

Serial.println();

}

delay(300);

digitalWrite(redLed, LOW);

digitalWrite(greenLed, LOW);

digitalWrite(blueLed, LOW);

}

-------------------------------------------------------------------------------------
