كيفية تشغيل LEG RGB مع Nodemcu مشروع بسيط



- المكونات الاساسية :

- esp8266 nodemcu

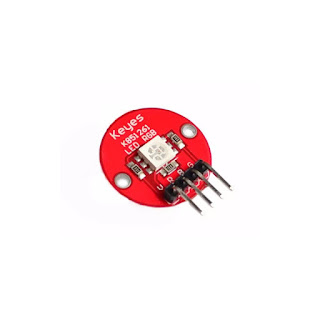

- module RGB

 - Jumper wires

-  مخطط الرسم البياني :

- كود أردوينو :

// RGB LED with Node MCU ESP8266

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

#define Red 5 // D1

#define Green 4 // D2

#define Blue 16 // D0

void setup() {

  pinMode(Red, OUTPUT);

  pinMode(Green, OUTPUT);

  pinMode(Blue, OUTPUT);

}

void loop() {

rgb_Color(0,0,0);   // blak

delay(1000);

rgb_Color(255,255,255);   // White

delay(2000);

rgb_Color(255,0,0);   // red

delay(2000);

rgb_Color(0,255,0);   // lime

delay(2000);

rgb_Color(0,0,255);   // Blue

delay(2000);

rgb_Color(255,255,0);   // yellow

delay(2000);

rgb_Color(0,255,255);   // cyan

delay(2000);

rgb_Color(255,0,255);   // magenta

delay(2000);

rgb_Color(192,192,192);   // silver

delay(2000);

rgb_Color(128,128,128);   // gray

delay(2000);

rgb_Color(128,0,0);   // maroon

delay(2000);

rgb_Color(128,128,0);   // olive

delay(2000);

rgb_Color(0,128,0);   // green

delay(2000);

rgb_Color(128,0,128);   // purple

delay(2000);

rgb_Color(0,128,128);   // teal

delay(2000);

rgb_Color(0,0,128);   // navy

delay(2000);

}

void rgb_Color(int i, int j, int k)

{

  analogWrite(Red, i);

  analogWrite(Green, j);

  analogWrite(Blue, k);

}

DIY Channel
