كيفية استخدام القراءة التناظرية مع ESP8266 nodemcu سنقرأ القيم من مقياس الجهد ( 10 Potentiometer )



- في هذا المشروع نوضح لك كيفية استخدام القراءة التناظرية مع ESP8266 سنقرأ القيم من مقياس الجهد. لذلك تحتاج إلى توصيل مقياس جهد بلوحك

يحتوي كل من ESP8266-12E و ESP8266-07 على دبوس ADC واحد يمكن الوصول إليه بسهولة. هذا يعني أن لوحات ESP8266 يمكنها قراءة الإشارات التناظرية. سنوضح لك في هذا البرنامج التعليمي كيفية استخدام القراءة التناظرية مع ESP8266 باستخدام Arduino IDE أو #esp8266 #ADC #Potentiometer

- ESP8266 ADC - اقرأ القيم التناظرية باستخدام Arduino IDE و MicroPython و Lua

يحتوي كل من ESP8266-12E و ESP8266-07 على دبوس ADC واحد يمكن الوصول إليه بسهولة. هذا يعني أن لوحات ESP8266 يمكنها قراءة الإشارات التناظرية. سنوضح لك في هذا البرنامج التعليمي كيفية استخدام القراءة التناظرية مع ESP8266 باستخدام Arduino IDE أو MicroPython أو Lua firmware

- مواصفات ESP8266 ADC

عند الإشارة إلى دبوس ESP8266 ADC ، غالبًا ما تسمع هذه المصطلحات المختلفة بالتبادل:

- ADC (محول تناظري إلى رقمي)

- TOUT

- دبوس 6

- أ 0

- دبوس تناظري 0

تشير كل هذه المصطلحات إلى نفس الدبوس في ESP8266 الذي تم تمييزه في القسم التالي.

- نطاق جهد الإدخال ESP8266

يتراوح نطاق جهد إدخال دبوس ESP8266 ADC من 0 إلى 1 فولت إذا كنت تستخدم الشريحة العارية. ومع ذلك ، فإن معظم لوحات التطوير ESP8266 تأتي مع مقسم جهد داخلي ، وبالتالي فإن نطاق الإدخال هو من 0 إلى 3.3 فولت. إذن ، باختصار:

- المكونات الرئيسية :

- ESP8266 NODEMCU

-  Potentiometre 10k OHM

- MINI BREADBOARD

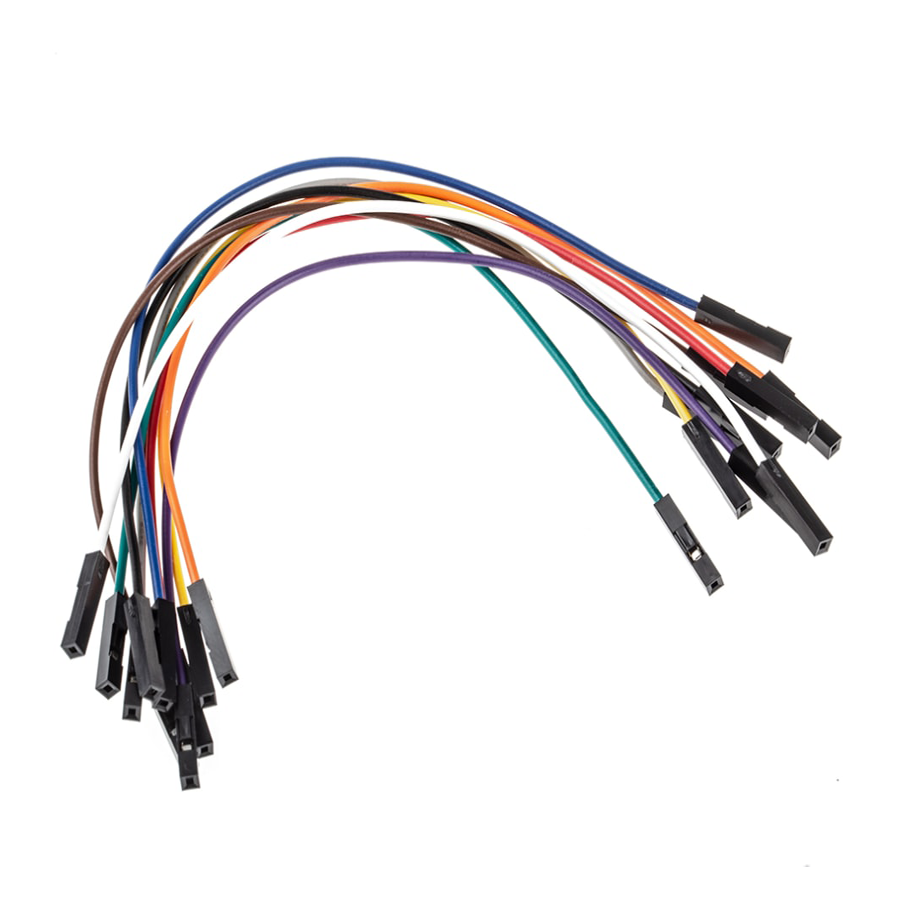

- JUMPER WIRES

- مخطط الرسم البياني :

- تحميل كود أردوينو :

// Project : ESP8266 ADC – Read Analog Values with Arduino

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

const int analogInPin = A0;  // ESP8266 Analog Pin ADC0 = A0

int sensorValue = 0;  // value read from the pot

void setup() {

  // initialize serial communication at 115200

  Serial.begin(115200);

}

void loop() {

  // read the analog in value

  sensorValue = analogRead(analogInPin);



  // print the readings in the Serial Monitor

  Serial.print("sensor = ");

  Serial.print(sensorValue);



  delay(1000);

}

----------------------------------------------------------------------
