- يوضح هذا المشروع كيفية إنشاء خادم ويب ESP8266 NodeMCU باستخدام شريط تمرير للتحكم في سطوع LED. ستتعلم كيفية إضافة شريط تمرير إلى مشاريع خادم الويب ، والحصول على قيمته وحفظه في متغير يمكن لـ ESP8266 استخدامه. سنستخدم هذه القيمة للتحكم في دورة عمل إشارة PWM وتغيير سطوع مؤشر LED. بدلاً من LED ، يمكنك التحكم في محرك سيرفو ، على سبيل المثال
#ESP8266 #LED #PWM #NodeMCU يستضيف ESP8266 خادم ويب يعرض صفحة ويب باستخدام شريط تمرير ؛ عند تحريك شريط التمرير ، تقوم بإجراء طلب HTTP إلى ESP8266 بقيمة شريط التمرير الجديدة ؛ يأتي طلب HTTP بالتنسيق التالي: GET / slider؟ value = SLIDERVALUE ، حيث يكون SLIDERVALUE رقمًا بين 0 و 1023. يمكنك تعديل شريط التمرير لتضمين أي نطاق آخر ؛ من طلب HTTP ، يحصل ESP8266 على القيمة الحالية لشريط التمرير ؛ يضبط ESP8266 دورة عمل PWM وفقًا لقيمة شريط التمرير ؛ يمكن أن يكون هذا مفيدًا للتحكم في سطوع LED (كما سنفعل في هذا المثال) ، أو محرك سيرفو ، أو إعداد قيمة عتبة أو تطبيقات أخرى- المكونات الرئيسية :
- ESP8266 NODEMCU

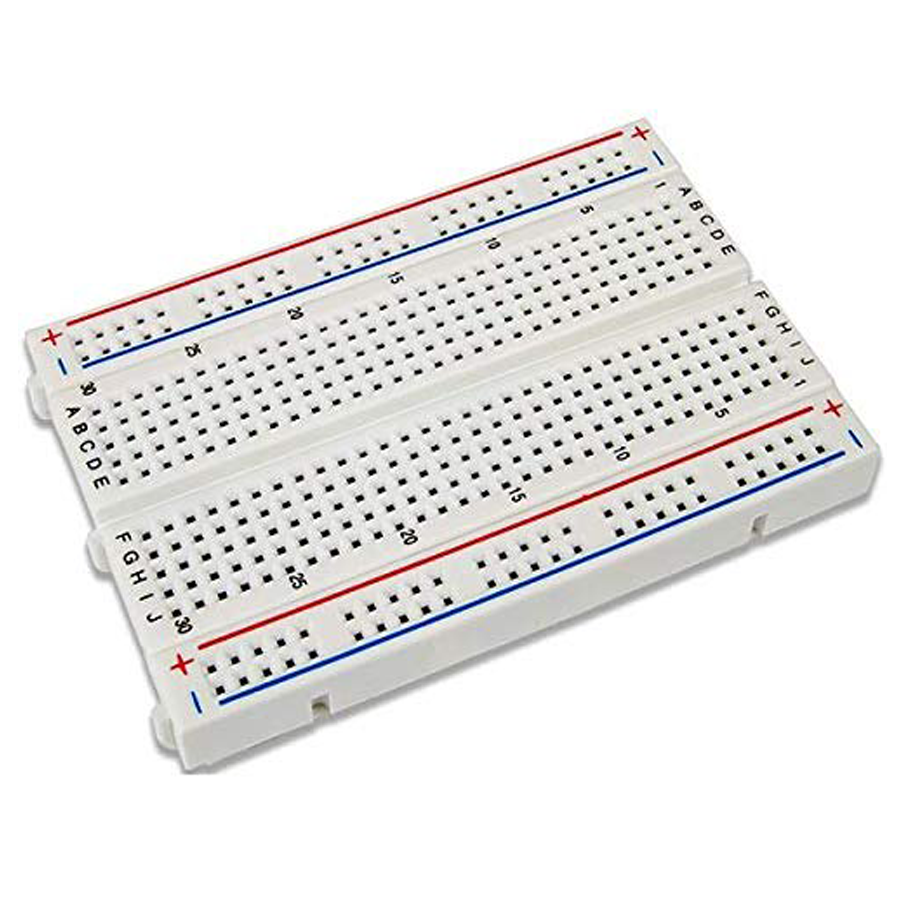

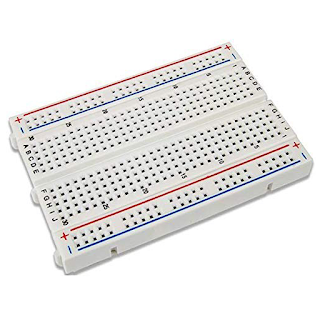

- MINI BREADBOARD
- JUMPER WIRES
- SMARTPHONE

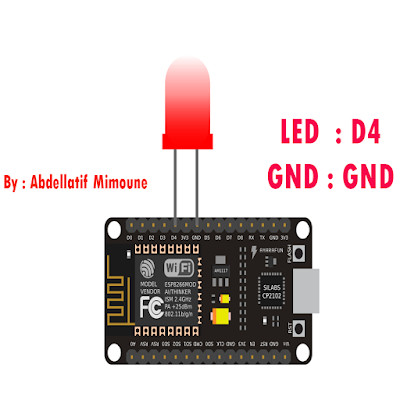

- مخطط الرسم البياني :
- تحميل كود أردوينو :
/ ESP8266 Web Server with Slider Control LED Brightness (PWM)
// By : DIY Channel
// My YouTube Channel :https://www.youtube.com/c/DIYChannel2019
// Import required libraries
#include <ESP8266WiFi.h>
#include <ESPAsyncTCP.h>
#include <ESPAsyncWebServer.h>
// Replace with your network credentials
const char* ssid = "Smart";
const char* password = "00001111";
const int output = 2; //pin D4
String sliderValue = "0";
const char* PARAM_INPUT = "value";
// Create AsyncWebServer object on port 80
AsyncWebServer server(80);
const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE HTML><html>
<head>
<meta name="viewport" content="width=device-width, initial-scale=1">
<title>ESP Web Server</title>
<style>
html {font-family: Arial; display: inline-block; text-align: center;}
h2 {font-size: 2.3rem;}
p {font-size: 1.9rem;}
body {max-width: 400px; margin:0px auto; padding-bottom: 25px;}
.slider { -webkit-appearance: none; margin: 14px; width: 360px; height: 25px; background: #FF5733;
outline: none; -webkit-transition: .2s; transition: opacity .2s;}
.slider::-webkit-slider-thumb {-webkit-appearance: none; appearance: none; width: 35px; height: 35px; background: #003249; cursor: pointer;}
.slider::-moz-range-thumb { width: 35px; height: 35px; background: #003249; cursor: pointer; }
</style>
</head>
<body style="background-color:#C0C0C0;">
<h2>ESP 8266 Web Server By : DIY Channel</h2>
<p><span id="textSliderValue">%SLIDERVALUE%</span></p>
<p><input type="range" onchange="updateSliderPWM(this)" id="pwmSlider" min="0" max="1023" value="%SLIDERVALUE%" step="1" class="slider"></p>
<script>
function updateSliderPWM(element) {
var sliderValue = document.getElementById("pwmSlider").value;
document.getElementById("textSliderValue").innerHTML = sliderValue;
console.log(sliderValue);
var xhr = new XMLHttpRequest();
xhr.open("GET", "/slider?value="+sliderValue, true);
xhr.send();
}
</script>
</body>
</html>
)rawliteral";
// Replaces placeholder with button section in your web page
String processor(const String& var){
//Serial.println(var);
if (var == "SLIDERVALUE"){
return sliderValue;
}
return String();
}
void setup(){
// Serial port for debugging purposes
Serial.begin(115200);
analogWrite(output, sliderValue.toInt());
// Connect to Wi-Fi
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(1000);
Serial.println("Connecting to WiFi..");
}
// Print ESP Local IP Address
Serial.println(WiFi.localIP());
// Route for root / web page
server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
request->send_P(200, "text/html", index_html, processor);
});
// Send a GET request to <ESP_IP>/slider?value=<inputMessage>
server.on("/slider", HTTP_GET, [] (AsyncWebServerRequest *request) {
String inputMessage;
// GET input1 value on <ESP_IP>/slider?value=<inputMessage>
if (request->hasParam(PARAM_INPUT)) {
inputMessage = request->getParam(PARAM_INPUT)->value();
sliderValue = inputMessage;
analogWrite(output, sliderValue.toInt());
}
else {
inputMessage = "No message sent";
}
Serial.println(inputMessage);
request->send(200, "text/plain", "OK");
});
// Start server
server.begin();
}
void loop() {
}
------------------------------------------------------------------------------------------
