كيفية استخدام حساس الالوان TCS3200 color والتعرف عليها على مقياس التردد ولوحة أردوينو Arduino



- دليل لمستشعر الألوان TCS230 / TCS3200 مع Arduino

يوضح لك هذا المنشور كيفية اكتشاف الألوان باستخدام Arduino باستخدام مستشعر الألوان TCS230 / TCS3200. يمكن لمستشعر الألوان TCS3200 اكتشاف مجموعة متنوعة من الألوان بناءً على طول الموجة. هذا المستشعر مفيد بشكل خاص لمشاريع التعرف على الألوان مثل مطابقة الألوان وفرز الألوان وقراءة شريط الاختبار وغير ذلك الكثير مقياس التردد يتم استخدام الدبابيس S0 و S1 لقياس تردد الخرج. يمكن تحجيمه إلى القيم المحددة مسبقًا التالية: 100٪ أو 20٪ أو 2٪. يعد قياس تردد الخرج مفيدًا لتحسين قراءات المستشعر لعدادات التردد المختلفة أو وحدات التحكم الدقيقة. يستخدم مستشعر الألوان TCS3200 شريحة مستشعر TAOS TCS3200 RGB لاكتشاف اللون. يحتوي أيضًا على أربعة مصابيح LED بيضاء تضيء الكائن الموجود أمامه

- المكونات الاساسية :

- Arduino UNO R3

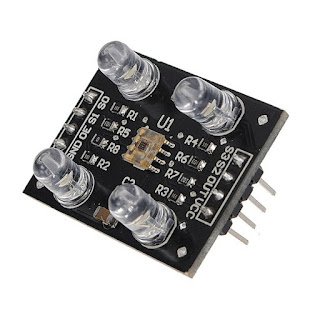

- TCS3200 Color Sensor Module

- Jumper wires

----------------------------------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : TCS3200 Color Sensor with Arduino UNO R3

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

#define S0 4

#define S1 5

#define S2 6

#define S3 7

#define sensorOut 8

// يقرأ تردد مخازن بواسطة الثنائيات الضوئية

int redFrequency = 0;

int greenFrequency = 0;

int blueFrequency = 0;

void setup() {

  // ضبط المخرجات

  pinMode(S0, OUTPUT);

  pinMode(S1, OUTPUT);

  pinMode(S2, OUTPUT);

  pinMode(S3, OUTPUT);



  // إعداد المستشعر كمدخل

  pinMode(sensorOut, INPUT);



  // ضبط مقياس التردد إلى 20٪

  digitalWrite(S0,HIGH);

  digitalWrite(S1,LOW);



  // يبدأ الاتصال التسلسلي

  Serial.begin(9600);

}

void loop() {

  // إعداد الثنائيات الضوئية الحمراء (R) المراد قراءتها

  digitalWrite(S2,LOW);

  digitalWrite(S3,LOW);



// قراءة تردد الإخراج

  redFrequency = pulseIn(sensorOut, LOW);



   // طباعة قيمة RED (R)

  Serial.print("R = 37");

  Serial.print(redFrequency);

  delay(100);



 // إعداد الثنائيات الضوئية الخضراء (G) المفلترة لتتم قراءتها

  digitalWrite(S2,HIGH);

  digitalWrite(S3,HIGH);



 // قراءة تردد الإخراج

  greenFrequency = pulseIn(sensorOut, LOW);



  // طباعة قيمة GREEN (G)

  Serial.print(" G = 81");

  Serial.print(greenFrequency);

  delay(100);



  // إعداد الثنائيات الضوئية الزرقاء (B) المراد قراءتها

  digitalWrite(S2,LOW);

  digitalWrite(S3,HIGH);



 // قراءة تردد الإخراج

  blueFrequency = pulseIn(sensorOut, LOW);



  // طباعة قيمة BLUE (B)

  Serial.print(" B = 27");

  Serial.println(blueFrequency);

  delay(100);

}

-------------------------------------------------------------------------------------
