طريقة تشغيل ليد مع مستشعر اللمس باستخدام أردوينو▎ LED with touch sensor using Arduino



وصف:

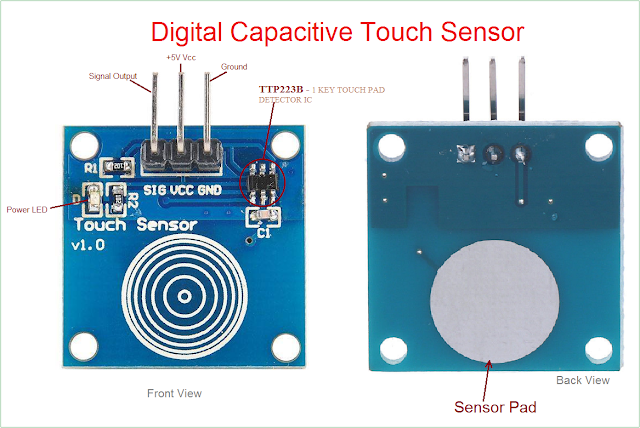

هذه وحدة مستشعر التبديل بالسعة تعمل باللمس من نوع الركض على أساس اكتشاف اللمس IC TTP223B. عادة ، يكون الإخراج منخفض المستوى (في وضع استهلاك الطاقة المنخفض). عندما يلمس الإصبع الموقع المقابل ، سيكون الإخراج مرتفعًا (في وضع السرعة السريع). عندما لا يتم لمس الوحدة لمدة 12 ثانية ، سيتحول الوضع إلى وضع الطاقة المنخفضة. يمكن تثبيته في الوحدة ، مثل سطح البلاستيك والزجاج والمواد غير المعدنية. لكن لا تغطي الصفائح الرقيقة (المعدنية) على سطح الوحدة. ما عليك سوى لمس الموضع الصحيح ، يمكن إخفاؤه في الجدران وأجهزة الكمبيوتر المكتبية وأجزاء أخرى لتكون أزرارًا. يسمح لك بإزالة مشاكل أزرار الضغط التقليدية.

خاصية :

استهلاك منخفض للطاقة

يمكن أن يحل محل المفتاح التقليدي

مع أربعة فتحات لولبية M2 ، سهل للتشغيل

تخصيص:

- جهد التشغيل: تيار مستمر 2.0 فولت ~ 5.5 فولت

- VOH: VCC 0.8V

- المجلد: VCC 0.3V

- تيار المغسلة: 8mA @ VCC = 3V ، VOL = 0.6V

- تيار المصدر: -4mA @ VCC = 3V ، VOH = 2.4V

- وقت الاستجابة: 220 مللي ثانية (في وضع استهلاك منخفض للطاقة) و 60 مللي ثانية (في وضع السرعة السريعة)

- الحجم: 24 × 24 × 7.2 ملم

مخطط الرسم البياني :

الكود البرمجي هنا :

// Project : Detecting touch with Capacitive Touch Sensor (TTP223B)

// by: Abdellatif Mimoune

// My YouTube channel : https://www.youtube.com/channel/UCiM9zk6QfUmNM03O0A_JiDQ

int touchSensor = 2; // Pin for capactitive touch sensor

int ledPin = 13;

boolean currentState = LOW;

boolean lastState = LOW;

boolean ledState = LOW;

void setup() {

  pinMode(ledPin, OUTPUT);

  pinMode(touchSensor, INPUT);

  Serial.begin(9600);

}

void loop() {

  currentState = digitalRead(touchSensor);

  if (currentState == HIGH && lastState == LOW) {

    delay(5);

    if (ledState == HIGH) {

      digitalWrite(ledPin, LOW);

      ledState = LOW;

      Serial.println("Turn LED off");

    } else {

      digitalWrite(ledPin, HIGH);

      ledState = HIGH;

      Serial.println("Turn LED on");

    }

  }

  lastState = currentState;

}
