طريقة التحكم في السرعة Brushless Motor عن طريقة البلوتوث bluetooth باستخدام أردوينو Arduino UNO



- مقدمة

في هذا البرنامج التعليمي ، سنقوم بالتحكم في سرعة محرك DC بدون فرشات باستخدام Arduino UNO و Bluetooth Module (HC-05) وتطبيق Android لـ Bluetooth (Arduino Bluetooth Controller)

- المكونات الاساسية :

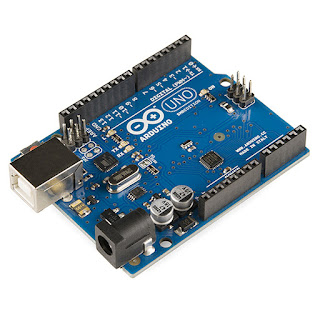

- Arduino UNO R3

- Module bluetooth HC-05

- Brushless Motor 1000kv

- ESC 30A

- Smartphone

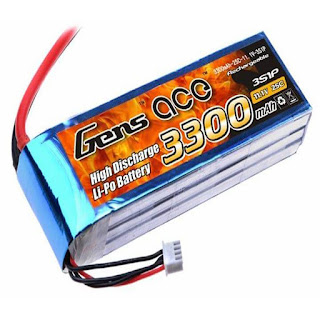

- lipo battery 11.1v 3000mAh

- Mini Breadboard

- jumper wires

---------------------------------------------------------------------

- موقع صنع التطبيق : هنا

- تحميل التطبيق أندرويد : هنا

---------------------------------------------------------------------

- مخطط الرسم البياني :

----------------------------------------------------------

- تحميل الكود أردوينو :

// control Brushless Motor Witch Arduino Using Bluetooth

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

#define REMOTEXY_MODE__HARDSERIAL

#include <RemoteXY.h>

// RemoteXY connection settings

#define REMOTEXY_SERIAL Serial

#define REMOTEXY_SERIAL_SPEED 9600

#define REMOTEXY_ACCESS_PASSWORD "123456"

// RemoteXY configurate

#pragma pack(push, 1)

uint8_t RemoteXY_CONF[] =

  { 255,1,0,0,0,66,0,10,176,0,

  4,128,9,24,87,15,246,26,129,0,

  10,4,82,7,94,67,111,110,116,114,

  111,108,32,66,114,117,115,104,108,101,

  115,115,32,77,111,116,111,114,0,129,

  0,15,51,73,9,31,66,121,32,58,

  32,68,73,89,32,67,104,97,110,110,

  101,108,0 };



// this structure defines all the variables and events of your control interface

struct {

    // input variables

  int8_t slider_1; // =0..100 slider position

    // other variable

  uint8_t connect_flag;  // =1 if wire connected, else =0

} RemoteXY;

#pragma pack(pop)

#include<Servo.h>

Servo Motor;

void setup()

{

  RemoteXY_Init ();

  Motor.attach(9,1000,2000);

}

void loop()

{

  RemoteXY_Handler ();

  Motor.write(RemoteXY.slider_1 * 1.8);

}

---------------------------------------------------------
