كيفية إنشاء واجهة مستشعر MPU6050 GYRO مع لوحة أردوينو Arduino UNO



في هذا البرنامج التعليمي ، سأوضح لك كيفية تكوين قيم أولية بسيطة أو الحصول عليها من مقياس التسارع ثلاثي المحاور (MPU6050) باستخدام اردوينو. في هذا المنشور ، سأقدم لك برنامجًا تعليميًا قصيرًا حول توصيل اردوينو بأفضل مستشعرات IMU. تستخدم مستشعرات IMU مثل MPU6050 في الروبوتات ذاتية الموازنة والطائرات بدون طيار والهواتف الذكية والمزيد. تساعدنا مستشعرات IMU في الحصول على موضع كائن متصل بالمستشعر في مساحة ثلاثية الأبعاد. عادة ما تكون هذه القيم في زوايا لمساعدتنا في تحديد موقعها. يتم استخدامها لاكتشاف اتجاه الهواتف الذكية ، أو في الأجهزة القابلة للارتداء مثل Fitbit ، التي تستخدم مستشعرات IMU لتتبع الحركة. تحتوي مستشعرات IMU على مجموعة واسعة من التطبيقات. بعض المستشعرات الشائعة المستخدمة في اردوينو هي مقياس التسارع ADXL 345 جيروسكوب ITG 3200 لوحة مستشعر Sparkfun 6 DOF IMU MPU6050 لقد تمكنت من العمل باستخدام مستشعر واحد فقط ومن بين ما سبق ، وجدت أن Invensense MPU 6050 هو مستشعر IMU الأكثر موثوقية ودقة. بصرف النظر عن كونها أرخص بكثير من المستشعرات الأخرى ، فإن MPU 6050 تعمل أيضًا بشكل أفضل. واجهات اردوينو MPU 6050 تتواصل MPU 6050 مع Arduino من خلال بروتوكول I2C. يتم توصيل MPU 6050 بـ Arduino كما هو موضح في الرسم التخطيطي التالي. ملاحظة: تحتاج بعض أنواع اردوينو (التي تصنعها الشركات المحلية) إلى توصيل دبوس ADO بـ GND الخاص بـ arduino

- المكونات الاساسية :

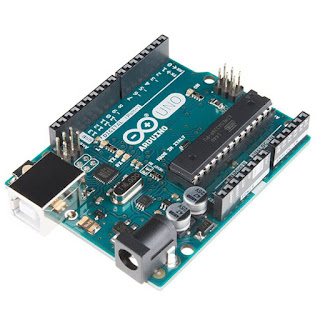

- Arduino UNO R3

- MPU6050 Sensor GYRO

- Mini Breadborad

- Jumper Wires

---------------------------------------------------------------------------------

- مخطط الرسم البياني :

- تحميل الكود أردوينو :

// Project : Interface Arduino and the MPU6050 Sensor

// By : DIY Channel

// My Youtube Channel : https://www.youtube.com/c/DIYChannel2019

#include<Wire.h>

const int MPU_addr=0x68;

int16_t AcX,AcY,AcZ,Tmp,GyX,GyY,GyZ;

void setup(){

  Wire.begin();

  Wire.beginTransmission(MPU_addr);

  Wire.write(0x6B);

  Wire.write(0);

  Wire.endTransmission(true);

  Serial.begin(9600);

}

void loop(){

  Wire.beginTransmission(MPU_addr);

  Wire.write(0x3B);

  Wire.endTransmission(false);

  Wire.requestFrom(MPU_addr,14,true);



  AcX=Wire.read()<<8|Wire.read();

  AcY=Wire.read()<<8|Wire.read();

  AcZ=Wire.read()<<8|Wire.read();

  Tmp=Wire.read()<<8|Wire.read();

  GyX=Wire.read()<<8|Wire.read();

  GyY=Wire.read()<<8|Wire.read();

  GyZ=Wire.read()<<8|Wire.read();

  Serial.print("AcX = "); Serial.print(AcX);

  Serial.print(" | AcY = "); Serial.print(AcY);

  Serial.print(" | AcZ = "); Serial.print(AcZ);

  Serial.print(" | Tmp = "); Serial.print(Tmp/340.00+36.53);

  Serial.print(" | GyX = "); Serial.print(GyX);

  Serial.print(" | GyY = "); Serial.print(GyY);

  Serial.print(" | GyZ = "); Serial.println(GyZ);

  delay(333);

}

-------------------------------------------------------------------------
